Hypertronics連接器 MHD/MDD/MDP 系列
發布時間:2021-04-07 17:28:13 瀏覽:1263

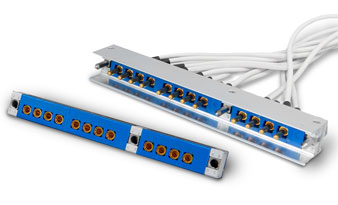

Hypertronics MHD系列連接器是高密度PCB連接器,由信號、電源和同軸連接器組成。在商業航空和航天應用的最惡劣環境中,Hypertronics MHD系列連接器的設計能夠承受高水平的沖擊和振動。
Hypertronics連接器MHD連接器配有信號和he 807腔體作為電源和同軸觸點。由于觸點直徑為0.5 mm,該系列可提供52至400個直通、表面安裝的引線塊和直角終端形式的信號觸點,并可支持多達32個電源或同軸觸點(觸點直徑2.00)。金屬蓋能帶來高水平的抗沖擊和抗震性能,消除接觸磨損,從而提高系統的可靠性,降低磨損率,避免系統故障停機。Hypertronics連接器的MHD連接器通過ESA認證。
Hypertronics連接器MDD金屬外殼連接器有100觸點和200觸點配置。
Hypertronics連接器MDP塑料外殼連接器僅提供200觸點配置。由于采用了單插座型進行研發,降低了供應鏈成本,縮短了裝配時間。因此,MDP系列的設計形成了一個經濟的解決方案。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
配置
排數/路數 | 4 |
間距 | 1.905正方形柵格,HE807腔體 |
觸頭位置 | 52至400 |
觸頭終端 | 直角穿板焊接、直通穿板焊接、SMT |
標稱電流 | 3 A信號電流,15 A電源電流 |
標稱針腳直徑 | 0.5, 2 |
資質鑒定 | ESA-ESCC 3401/065 |
機械和環境規范
插拔次數 | 5000 |
拔出力 | 小于或等于0.5 N |
溫度范圍 | -55℃至+125℃ |
材質與終飾
絕緣子 | 鄰苯二甲酸二烯丙酯UL94 VO (MHD/MDD)、LCP熱塑性塑料(MDP) |
框架 | 鋁合金(MHD與MDD) |
觸頭 | 銅合金 |
觸頭鍍層 | 鎳+金 |
導件 | 黃銅+鎳或不銹鋼 |
電氣
觸頭直徑 | 信號:0.50 mm |
觸頭阻抗 | 信號:小于或等于12毫歐姆 |
Current Rating | 信號:3A |
額定電壓 | 200V |
