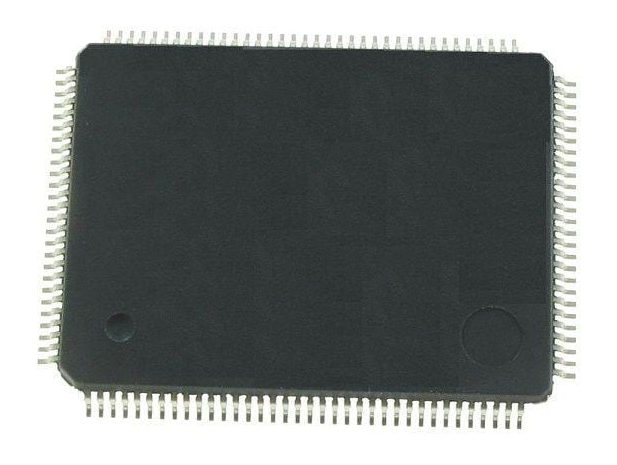

88E1512-A0-NNP2I000以太網收發器Marvell

發布時間：2023-08-16 16:53:36 瀏覽：633

Marvell最新型Alaska?Quad系列單片系統在單獨單片IC上包括四個單獨的千兆以太網收發器。每個收發器在CAT5雙絞線電纜上實施1000BASE-T和100BASE-TX全雙工或半雙工以太網中的所有物理層性能，在CAT3、4和5電纜線上實施10BASE-T全雙工或半雙工以太網的所有物理層性能。

88E1512-A0-NNP2I000兼容四串行千兆媒介單獨端口（QSGMII），適用于相互連接到MAC/交換機端口。QSGMII將四個啟動速度為1.25Gbps的SGMII端口組合到一對啟動速度為5Gbps的差分信號上。與SGMII相比較，QSGMII主要降低了MAC端口上的I/O管腳數量，并減少了整體功能損耗。

88E1512-A0-NNP2I000兼容銅到SGMII應用領域中MAC端口上的SGMII。此外，SGMII還可以作為光纖線/SFP應用領域的媒介端口。88E1512-A0-NNP2I000還能夠配備為在SGMII（系統）到自動媒介銅/光纖線模式中操作，適用于混合媒介應用。

88E1512-A0-NNP2I000兼容四種操作方式。有三種模式運用QSGMII來保障銅質、SGMII/Fiber或自動媒介檢測出銅質或SGMII/Fibre。第四種模式兼容SGMII直接到銅。88E1512-A0-NNP2I000兼容IEEE802.3az低能耗以太網（EEE），并且滿足IEEE802.3az。

88E1512-A0-NNP2I000將MDI終端設備電阻器和電容器嵌入到PHY中。這種電阻器集成優化了板布局，并通過降低外部模塊的數量來減少板成本。新的Marvell?校準電阻器方案將達到并超出IEEE802.3插入損耗規范化的精度等級。在銅質應用上，88E1512-A0-NNP2I000每個端口損耗400mW。這根據消除散熱器和降低進氣量需求來減少整個系統成本。

88E1512-A0-NNP2I000完全符合IEEE802.3標準。88E1512-A0-NNP2I000包括PMD、PMA和PCSmac層。88E1512-A0-NNP2I000實施PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼徹斯特編碼/解碼；數字時鐘/數據修復；流密碼加擾/解擾；適用于接收器數據線路的數字響應式平衡也可用于線路發射機的脈沖整形的數字濾波；及其自動化協商和管理模塊。

88E1512-A0-NNP2I000在大多數三種速率下都兼容AutoMDI/MDIX，從而實現更加輕松的安裝并減少安裝成本。

88E1512-A0-NNP2I000使用先進性的混合數字信號處理以每秒千兆比特的數據速率實施平衡、回聲和串擾清除、數據修復和糾錯。88E1512-A0-NNP2I000消耗極低的功率，并且在噪雜的環境里實現穩定的性能。88E1512-A0-NNP2I000由集成化AdvancedVirtualCableTester?（VCT）兼容?)實現故障測試和高級電纜線應用監控。
