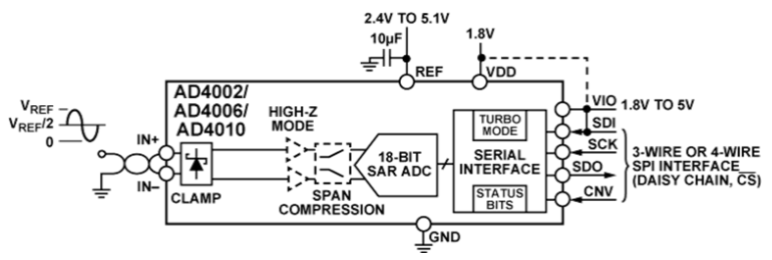

ADI的AD4002/AD4006/AD4010是高精度、高速度、低能耗、18位、EasyDrive、高精密逐漸接近存儲器(SAR)模數轉換器(ADC)，選用單電源VDD使用。基準電壓VREF由外部增加，而且可以獨立于電源電流進行調節。AD4002/AD4006/AD4010功能損耗與吞吐量呈線性相關。

EasyDrive功能能降低信號鏈復雜性和功能損耗，從而實現更高的通道密度。AD4002降低的輸入電流（特別是在高阻抗模式下）再加上較長的信號采集過程，不需要專用型ADC驅動器。AD4002拓展了能夠驅動這些ADC的配置電源的范圍。

AD4002輸入跨度壓縮不需要向ADC驅動放大器提供負電源，同時保存對完整性ADC編碼范圍的訪問。AD4002輸入過壓鉗位可保護ADC輸入免遭過電壓事件的影響，最大限度減少對參考管腳的影響，并且不需要外部保護二極管。

AD4002高至2MSPS的高效器件吞吐量讓用戶能夠準確捕捉射頻信號并執行過采樣技術，可緩解與抗混疊濾波器設計相應的挑戰。AD4002串行外設端口(SPI)時鐘速率要求的降低能降低數字輸入/輸出功能損耗，擴展數字服務器選擇，并優化通過數字隔離傳送數據的任務。SPI兼容的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征和優勢

易驅動

大幅度減少輸入反沖

輸入電流降到0.5μA/MSPS

增強型搜集時期，1MSPS時周期時間≥79%

初次轉換精確，無延遲或管路延遲

單電源運作的輸入跨距壓縮

迅速轉換容許低SPI時鐘速率

輸入過壓鉗位保護吸收高至50mA的電流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

偽差分模擬輸入范圍

0V至V REF，V REF范圍為2.4V至5.1V

吞吐量：2MSPS/1MSPS/500kSPS選擇

INL：最高±3.2LSB

保障18位，無漏碼

SNR：95dB，f IN=1kHz，V REF=5V

THD：f IN=1kHz時為?125dB，f IN=100kHz時為?108dB

SINAD：f IN=1MHz時為84.5dB

過采樣動態范圍

OSR=2時為98dB

OSR=1024時為125dB

低電量模式

單1.8V電源供應，具備1.71V至5.5V邏輯端口

500kSPS時為2.5mW（僅VDD）

10kSPS時為70μW，2MSPS時為14mW（總功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4003/AD4007/AD4011系列兼容

保障使用：?40°C至+125°C

應用領域

功能測試設備

系統自動化

醫用器材

電源供電設備

高精密數據采集系統

儀器儀表和控制技術
