MR51-3P?2-26E6-18.?-S?1連接器Winchester
發布時間:2024-06-03 10:52:38 瀏覽:502
MR51-3P?2-26E6-18.?-S?1連接器是Winchester公司生產的標準微型接插件,具有以下特點和選項:
特點:
- 緊湊設計,適用于空間有限的環境。
- 配備電纜尾線,便于布線。
- 寬溫度范圍操作,從-50°C至200°C。
- 觸點數量從9到100個,適應多種應用需求。
選項:
- 提供多種觸點尺寸,包括9、15、21、25、37、51和100。
- 接觸材料可選,如50μin Gold (E50)和10μin Gold (E10)。
- 多種外殼樣式,如S6、S8等,需根據需求選擇。

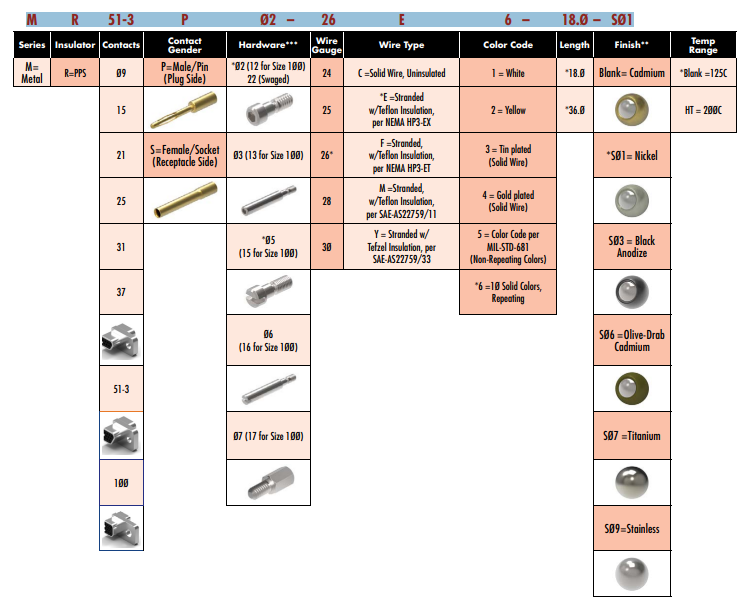

訂購指南:

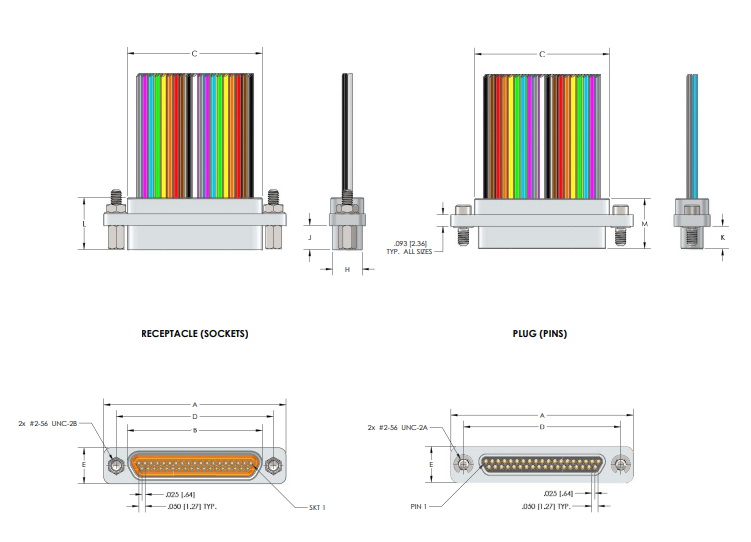

尺寸信息:
- 提供詳細尺寸圖和不同PIN數(9 Pin、15 Pin、25 Pin...100 Pin)的具體尺寸數據。
ALL | M SERIES | |||||||||
A Max | B Mnx. | [Max | DMgx | H Max | E Max | 1Max.(Ski) | KMax.(Pin) | LMox(Skn | MMax.En | |
9 | 785(19.94) | 402(10.21) | 39319.98 | 565 (14.35) | 7481630 | 3080.3 | 199(5.05 | 187 (475 | 429(10.90) | 416(10.57 |
15 | 935(23.75) | 552(14.02 | 543(13.79 | 715(18.16 | 248(6.30 | 308(7.83 | .199 (5.05) | .187(475 | 429(10.90 | 416(10.57) |
21 | 1.085(27.56 | 702(17.83 | 693(17.60 | 865(21,47 | 24816.30 | .308(7.83 | .199 (5.05 | .187(4.75 | .429 (10.90 | 416(10.57 |
25 | 1.185(30.10) | 802(20.37) | 793(20.14 | 965(24.51 | 248(6.30 | 308(7.83) | 199(5.05) | 187(4.75) | 429(10.90 | 416[10.57 |
31 | 1335(33.91 | 957.24.18 | 943123.95 | 1115(2832 | 7481630 | 308(7.83 | 19915.05 | 1871475 | 429110.90 | 416(10.57) |
37 | 1485(3712 | 1.102(27.99) | 1.093(27)6 | 1.265(32.13 | 248(6.30 | 308(783 | .199(5.05) | 187(475 | 429(10.90 | 416(10.57 |
51 | 1435(36.45 | 105412677 | 1.041 (26.44 | 1.215(30.86 | 29717.54 | 351(8.92) | .199(5.05 | .187(4.75 | 429(10.90 | 416(10.57 |
100 | 2165(54.99 | 1.505138.73 | .442(36.63 | 1.800(45.72 | 394(10.00 | 394 (10.00 | 199 (5.05 | 187 (4.75 | 429(10.90 | 416(10.57) |
使用說明:
- 設計用于環境密封,耐用性強。
- 適用于要求嚴苛的電子設備連接,如工業控制、航空航天、軍事等領域。
用戶在選擇時應根據實際需求和詳細尺寸信息來確保連接器滿足特定要求。
Winchester Interconnect 提供標準射頻連接器,如 SMA、SMP、TNC 和 Triax 連接器,以及定制連接器和組件配置。深圳市立維創展科技有限公司,授權代理Winchester產品,歡迎咨詢。
