CPLD CY7C330 系列 12 節宏電池 5V 28 引腳窗口 LLCC

　　功能描述

　　CY?c335是高性能、可擴展、可編程邏輯器件(EPLD)，其架構經過優化，使用戶能夠輕松、高效地進行操作

　　構建高性能的狀態機。

　　CY?C335的架構包括:用戶可配置的輸出宏上限，雙向NO能力，輸入寄存器，和三個獨立的時鐘，使用戶能夠設計高性能的狀態機，可以相互通信或與微處理器在雙向并行總線的用戶可定義的寬度。

　　用戶可配置的宏單元使設計人員能夠指定IK,RS-T和d型設備，以便實現邏輯所需的產品項的數量最小化。

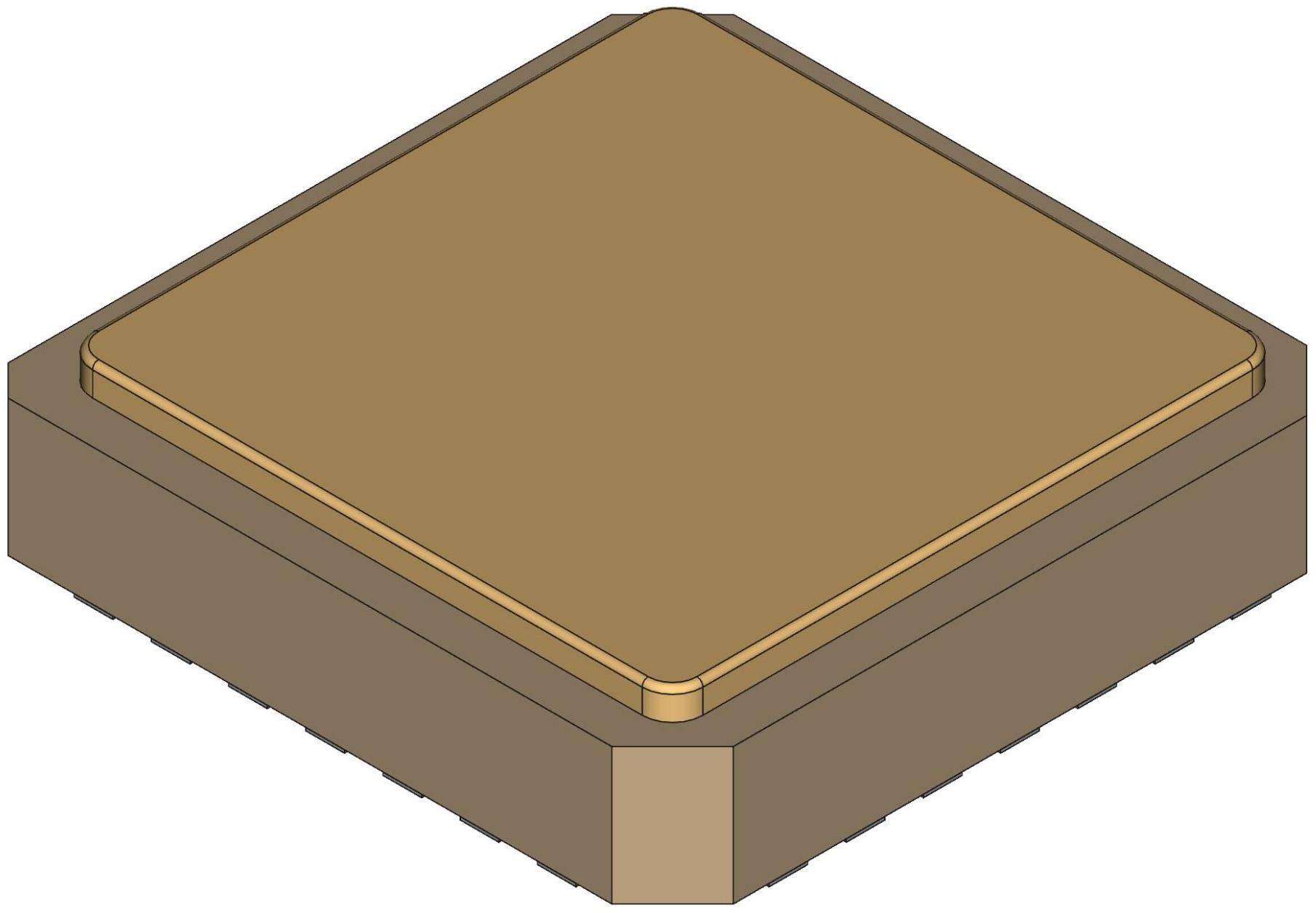

　　CY7C335可提供各種封裝，包括28引腳，300 mil塑料和陶瓷dip, plc和lcc。

特性：

·100mhz輸出注冊操作

·12個I/O宏單元，每個具有:

-注冊，三狀態I/O引腳-輸入和輸出注冊時鐘選擇多路復用器

反饋多路復用器

輸出使能(OE)多路復用器

·旁路輸入和輸出寄存器

·所有十二個宏單元狀態寄存器都可以隱藏

·用戶可配置I/O宏單元格到。實現JK或RS觸發器和Tor D寄存器

·每對I/O單元的輸入多路復用器允許與隱藏的宏單元狀態寄存器相關聯的VO引腳被保存作為輸入使用

·四個專用隱藏寄存器

·12個專用注冊輸入，具有單獨可編程的旁路選擇

·三個獨立時鐘-兩個輸入時鐘，兩個輸出時鐘

·普通(引腳14控制)或產品項控制輸出en-

可用于每個VO引腳

·256個產品項，每對宏細胞32個，分布可變

·全局、同步、產品項控制、狀態寄存器設置和重新設置產品項輸入通過輸入鎖進行時鐘

2-ng輸入設置和9-ns輸出寄存器時鐘輸出

10-ns輸入寄存器時鐘到狀態寄存器旋塞

300 -密爾·28-pin DIR, LCC PLCC

·可擦除和可重新編程

·可編程安全位
